Distribuir equipamentos de climatização evaporativa industrial não é apenas encontrar paredes livres para instalar as unidades. A disposição precisa ajudar o ar a alcançar as áreas ocupadas, respeitando obstáculos, saídas e condições de manutenção. Para quem está começando, uma planta organizada costuma esclarecer mais do que uma lista de modelos. Ela permite perguntar por que cada ponto foi escolhido e quais regiões terão o atendimento previsto.

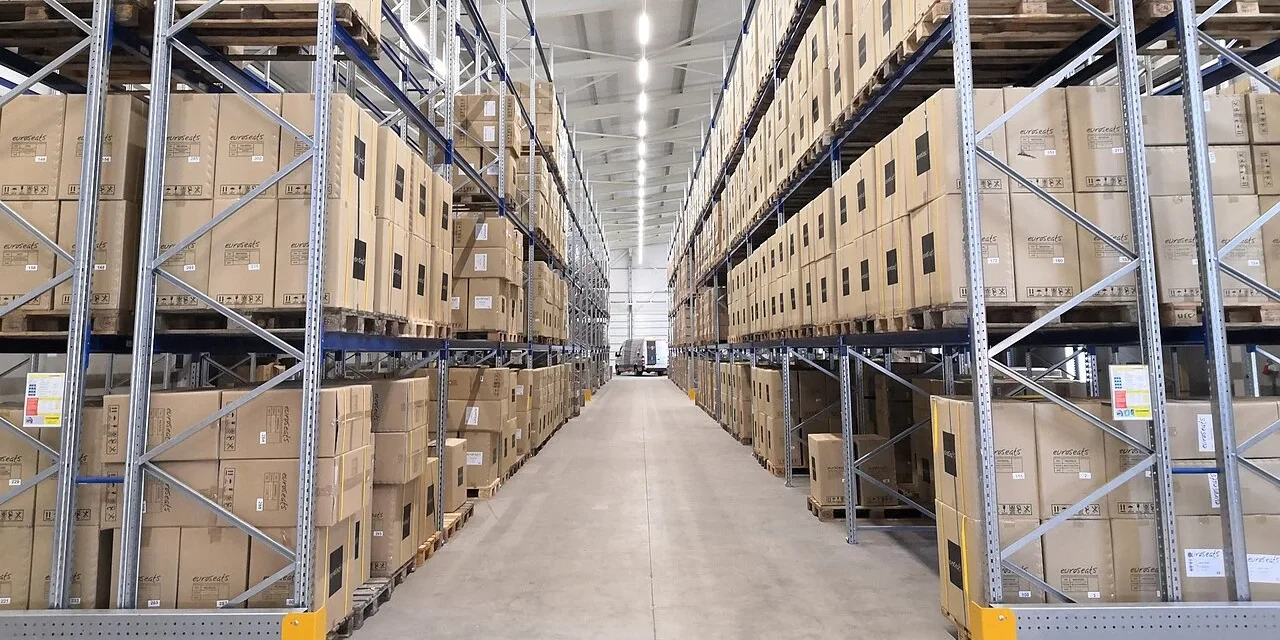

Imagem de capa ilustrativa de terceiros; não representa produto, cliente ou instalação da Ecoclimas.

Crédito e contexto da imagem

Imagem ilustrativa de contexto; não identifica produto, cliente ou instalação da Ecoclimas.

Imagem: Palletstellingen in een warehouse met framebescherming.jpg. Autoria informada na fonte: Holland Storage Solutions. Licença: CC BY-SA 4.0. Alterações: conversão para WebP e eventual redimensionamento proporcional.

O projeto deve descrever o percurso completo do ar

Um sistema evaporativo direto precisa captar ar adequado, fazê-lo atravessar o painel umedecido e levá-lo às áreas ocupadas. Depois, esse ar precisa encontrar uma saída prevista no projeto. O desempenho não depende apenas do equipamento: paredes, estoques, aberturas e fontes de calor alteram o percurso.

A leitura do projeto deve conectar esses elementos. Vazão representa o volume movimentado por tempo; velocidade indica a rapidez do ar em determinado ponto. Uma não substitui a outra. Também é importante distinguir conforto percebido de controle rigoroso de processo. Um galpão pode precisar de estratégias diferentes em áreas de produção, armazenamento e trabalho administrativo.

Marque as áreas que realmente precisam de atendimento

Comece pelos postos de trabalho, áreas de circulação e locais de permanência. Um espaço de passagem eventual não apresenta necessariamente a mesma prioridade de uma bancada utilizada durante todo o turno. Descrever essas diferenças ajuda o responsável técnico a relacionar o projeto com a rotina, sem tratar cada metro quadrado como uma situação idêntica.

Acrescente horários de ocupação e fontes de calor. Se uma máquina opera somente em parte do dia, essa informação pode ser relevante para avaliar a região. O levantamento deve representar os períodos de maior demanda e não apenas uma visita em que o galpão estava vazio ou parcialmente parado.

Desenhe obstáculos com sua altura aproximada

Prateleiras, divisórias e grandes equipamentos podem alterar o escoamento. Indicar somente sua posição no piso pode ser insuficiente quando a altura interfere no alcance do ar. Use um esquema simples e fotos para mostrar essas condições, deixando as medidas pendentes identificadas para conferência.

Compare atendimento distribuído e concentração em uma fachada

Concentrar unidades no ponto mais fácil de montar pode reduzir algumas dificuldades iniciais, mas não garante uma distribuição adequada. Regiões distantes ou separadas por obstáculos podem ficar pouco atendidas. A proposta precisa explicar como o conjunto alcança os setores prioritários e quais limitações permanecerão.

Por outro lado, multiplicar pontos também não é uma resposta automática. Cada posição exige captação, infraestrutura e acesso. A escolha deve ser sustentada pela avaliação do ambiente, evitando tanto a concentração sem justificativa quanto a distribuição de unidades apenas para preencher espaços no desenho.

Verifique a relação com as saídas

O ar pode encontrar uma saída antes de atravessar a região pretendida. Peça que o projeto mostre o percurso completo e considere a rotina das aberturas. Uma distribuição coerente precisa funcionar nas condições operacionais informadas pela empresa, e não somente em uma planta sem portas, estoques e restrições de uso.

Inclua direcionamento e possibilidade de ajuste

A posição dos difusores e seu direcionamento influenciam como o ar chega ao ambiente. O responsável deve explicar quais ajustes são previstos e quais limites precisam ser respeitados. O operador não deve improvisar mudanças estruturais ou bloquear saídas para tentar aumentar o alcance em uma região específica.

Registre também condições que podem exigir revisão futura. Um novo corredor de estoque ou uma mudança de linha pode alterar o atendimento. Guardar a planta e as premissas da instalação facilita avaliar essas alterações, em vez de concluir que o equipamento perdeu capacidade apenas porque o ambiente deixou de ser o mesmo.

Exemplo de distribuição por duas zonas

Imagine uma operação hipotética com montagem em um lado do prédio e embalagem atrás de um conjunto de prateleiras altas. Uma única direção de insuflação pode não representar o mesmo atendimento nas duas áreas. A análise precisa verificar caminhos, alturas e saídas antes de escolher posições e quantidades.

O resultado pode exigir uma solução diferente da inicialmente imaginada pelo comprador. O importante é que essa mudança tenha uma explicação ligada ao ambiente. O exemplo não define uma regra de quantidade: mostra por que os obstáculos e os usos devem aparecer antes da decisão sobre onde instalar cada unidade.

Checklist para revisar a planta de distribuição

  • Postos e áreas de permanência foram destacados com seus horários de uso.
  • Máquinas, prateleiras e divisórias aparecem com informações de altura.
  • Cada posição proposta tem justificativa de atendimento e captação.
  • Saídas de ar foram analisadas em conjunto com a insuflação.
  • Infraestrutura e acesso para manutenção são viáveis nos pontos indicados.
  • Ajustes operacionais e condições que exigem revisão foram explicados.

Exercício para aplicar no seu planejamento

Percorra a planta com alguém da operação e peça que descreva o trajeto habitual das pessoas e dos materiais. Marque regiões que mudam de configuração ao longo do turno. Em seguida, compare-as aos pontos de insuflação propostos. Essa leitura conjunta pode revelar uma condição que não aparece em um desenho estático, como uma área temporariamente ocupada por mercadorias. O exercício não define posições de instalação; ele melhora o material usado na avaliação. Uma distribuição precisa responder ao ambiente utilizado, e não somente ao arranjo mais simples de representar em uma folha.

Dúvida frequente

Um cálculo preliminar já serve para comprar?

Ele ajuda a discutir alternativas, mas não substitui a confirmação das condições reais. Antes da compra, peça a revisão das premissas, das limitações do local e dos requisitos de instalação. Se houver mudanças no layout ou na ocupação, o cálculo inicial também precisa ser revisto.

Conclusão

A distribuição deve seguir a necessidade do ambiente e o percurso do ar. Paredes livres, facilidade de montagem e vazão total não resolvem essa análise sozinhas. Com áreas ocupadas, obstáculos e saídas representados, a empresa consegue discutir uma proposta que faça sentido para o uso real do galpão.

Próximo passo

Atualize a planta com os setores e obstáculos e converse com a Ecoclimas. Peça uma explicação do atendimento previsto em cada região antes de confirmar as posições de instalação.

Referências e orientações

Exemplos hipotéticos explicam o método e não representam preços, resultados ou instalações reais.
